El tratamiento de aire en piscinas climatizadas y SPAs tiene una gran relevancia en las instalaciones hoteleras y afecta a la salubridad, al confort, al consumo energético, al mantenimiento de las instalaciones, a su durabilidad y a parámetros estructurales y de acabados del recinto.

En este Articulo, se trata de explicar con palabras sencillas, complejos aspectos termodinámicos que son fundamentales para el funcionamiento y la conservación, optimizando los consumos energéticos, mejorando la Sostenibilidad y reduciendo el impacto medioambiental.

Son muchas las instalaciones (y esta es una de ellas), en las que al mismo tiempo que se reducen los consumos energéticos se incrementan aspectos relativos a salubridad y confort. Para ello es preciso conocer las técnicas de tratamiento de aire que en estas instalaciones tienen connotaciones especiales.

Los enfoques son variables y condicionados por aspectos climatológicos externos que convenientemente gestionados, pueden llegar a incidir muy favorablemente en los tratamientos aplicados.

Mantener en los recintos unas condiciones higrotérmicas adecuadas, cobra una gran importancia debido a que al permanecer una parte del cuerpo expuesto directamente sin ninguna protección, variaciones pequeñas tienen una gran incidencia en el confort.

Dado los grados de temperatura y humedad requeridos, es preciso analizar el funcionamiento durante la actividad y las horas en que permanece cerrado. Cuando la instalación está fuera de servicio requiere un funcionamiento especial destinado a proteger los elementos estructurales y de acabado, reduciendo al mínimo el consumo energético necesario.

CONCEPTOS TÉCNICOS BÁSICOS

Los conceptos técnicos básicos que intervienen en el tratamiento de aire son:

Temperatura

Es una magnitud física que mide el nivel térmico de los cuerpos.

El nivel térmico de un cuerpo está directamente relacionado con la actividad de sus partículas (átomos y moléculas).

A medida que esta actividad se incrementa, aumenta la temperatura.

Las unidades en las que se miden son:

Grados Celsius o Centígrado ºC

Grados Kelvin ºK

Grados Fahrenheit ºF

Humedad

Es la cantidad de vapor de agua que hay en el aire.

El contenido de humedad en el aire depende de la temperatura.

Hay que distinguir entre:

Humedad absoluta

• Corresponde a la masa de agua existente en el aire

Humedad relativa

• Es el porcentaje de vapor de agua existente, respecto al total que puede admitir a una determinada temperatura el aire saturado (100%).

Transmisión de calor

Es un proceso físico mediante el cual la energía térmica se transfiere entre dos sistemas en los que existen diferencias de temperaturas.

Va del cuerpo mas caliente al mas frío.

Puede ser por:

Transmisión

• En los solidos por transferencia directa entre las partículas que lo forman.

Convección

• En los fluidos (liquido o gas) por desplazamiento de partículas

Natural

• El fluido se mueve en función de su densidad.
  • Las partículas mas ligeras se posicionan en la parte superior
  • Las mas pesadas en su parte inferior.

Forzada

• Utiliza un medio mecánico como puede ser un ventilador o una bomba.

Radiación

• Mediante ondas electromagnéticas
  • Los cuerpos no entran en contacto
  • Como ejemplo puede servir el sol.

Evaporación

Es un proceso físico mediante el cual un liquido pasa a vapor, a cualquier temperatura y sin necesidad de alcanzar la temperatura de ebullición.

• Solo afecta a la superficie del liquido y en el caso del agua, a que la humedad relativa del recinto sea inferior al 100%.
• Es un proceso lento.
• Necesita energía para que se produzca el cambio de estado.

Condensación

Es un proceso físico mediante el cual una sustancia pasa de gas a liquido.

• Ocurre al producirse un descenso de temperatura.
• Es el opuesto a la evaporación.
• Libera energía.

Sobrepresiones y depresiones

Ocurre en un sistema cerrado cuando la presión es superior o inferior a la atmosférica.

      En un recinto abierto, la presión es igual a la atmosférica

Sobrepresión

• Si en un espacio cerrado que inicialmente está a la presión atmosférica, se inyecta aire mediante un ventilador.
• El aire interior se comprime y se produce sobrepresión.

Depresión

• Es lo contrario y se produce cuando de un espacio cerrado que inicialmente está a la presión atmosférica, se extrae un caudal de aire

CONDICIONES DE CONFORT

Se establece en la Reglamentación de cada país.

Tomando como referencia el RITE, (Reglamento de Instalaciones Térmicas de España), se establecen los siguientes valores:

Temperatura

• Será superior entre 1ºC. y 2ºC., a la temperatura del vaso con un máximo de 30ºC.
  • En España es preceptivo. RITE  (IT 1.1.4.1.2)

Humedad relativa

• Se mantendrá siempre por debajo del 65% para proteger los cerramientos de las condensaciones.
  • En España es preceptivo. RITE  (IT 1.1.4.1.2)

Calidad del aire

• La calidad del aire exigible corresponde a aire de buena calidad. En el RITE se especifica IDA 2.
  • En España es preceptivo. RITE  (IT 1.1.4.1.2)

Ventilación

• El aire exterior necesario para diluir contaminantes debe ser de 2,5 dm³/s por m² de superficie de la lámina de agua y la playa.
  • En España es preceptivo. RITE  (IT 1.1.4.2.3)

Presión

• Se debe mantener una presión negativa de entre 20 y 40 Pa (pascales), respecto a los locales contiguos.
  • En España es preceptivo. RITE  (IT 1.1.4.2.3)

Concentración de CO₂.

• Para aire con calidad IDA 2 la concentración máxima no superará en 500 p.p.m.. (partes por millón) el CO₂ del aire exterior.
• En España es preceptivo. RITE  (IT 1.1.4.2.3)

Concentración de CO₂.

• Para aire con calidad IDA 2 la concentración máxima no superará en 500 p.p.m.. (partes por millón) el CO₂ del aire exterior.
  • En España es preceptivo. RITE  (IT 1.1.4.2.3)

Cloro en el aire

• Normalmente recogido en normas complementarias de carácter autonómico o local.

EXIGENCIAS DE AHORROS ENERGÉTICOS

El consumo energético para el tratamiento del aire de una piscina es relativamente elevado por lo que los reglamentos exigen disposiciones que lo optimicen.

Barrera para cubrir la piscina

• Las piscinas climatizadas deben estar protegidas con barreras térmicas para evitar pérdidas de calor por evaporación cuando no estén en uso.
  • En España es preceptivo. RITE  (IT 1.2.4.5.5).

• Este aspecto tienen una gran incidencia en el tratamiento necesario que hay que dar al aire para reducir el consumo energético.

Cubierta isotérmica Astral Pool

Calentamiento del agua

• La temperatura del agua debe estar entre 24°C y 30°C según el uso principal de la piscina (excluyendo usos terapéuticos). ​ La tolerancia de temperatura no debe superar ±1.5°C.
  • En España es preceptivo. RITE  (IT 1.1.4.3.2).

Recuperación de calor

• La energía térmica del aire expulsado debe ser recuperada con una eficiencia mínima y pérdidas máximas de presión según el caudal.
  • En España es preceptivo. RITE  (IT 1.2.4.5.2).

TRATAMIENTO Y DIFUSIÓN DEL AIRE

Para obtener las condiciones de confort, de conservación y mantenimiento, el aire requiere un tratamiento de:

• Temperatura
• Humedad
• Ventilación
• Difusión
• Retorno

Temperatura del agua

• Entre 24ºC. y 30ºC.
• La temperatura del aire debe estar referenciada a la temperatura del agua incrementada en 1ºC o 2ºC., con un máximo de 30ºC.
• A medida que se incrementa la temperatura del agua, la evaporación es mayor y por tanto el consumo energético.

Humedad relativa (H.R.)

• Es uno de los parámetros mas importantes en los recintos de piscinas climatizadas.
  • Por razones de confort, el RITE establece que los recintos se diseñen para una H.R. del 60% máximo.
  • En piscinas climatizadas fija el tope del 65%.
  • A medida que se incrementa la humedad relativa disminuye la evaporación, debido a que el aire está mas cerca de la saturación (100% H.R.).
  • En relación al confort un cuerpo parcialmente desnudo cubierto de agua disipa mas rápidamente en un ambiente mas seco.
  • Si la humedad relativa está mas próxima al 65%, la evaporación disminuye y el confort es superior cuando la piel está mojada.
  • Con la piel seca, es mas confortable un 60% de H.R.

• La evaporación es un proceso de cambio de estado en el que las gotas de agua situadas sobre la piel se evaporan y ello provoca un enfriamiento en el cuerpo.

• Igual ocurre con el agua que se evapora en la piscina.
  • Con una humedad relativa mas baja, la evaporación se incrementa, provoca un mayor enfriamiento del agua de la piscina que es preciso reponer y requiere una cantidad de energía mayor para mantener los valores de consigna.

• El aire necesita una energía relativamente alta para reducir la humedad.
  • Por ello si la humedad relativa se mantiene en valores altos, el consumo energético disminuye.

• En resumen
  • Una humedad relativa alta:
    • Incrementa la sensación de confort en la evaporación que se produce en la superficie de la piel de los bañistas.
    • Reduce el consumo energético en el mantenimiento del agua de la piscina
    • Reduce el consumo energético en el secado de aire.
  • Una humedad relativa mas baja:
    • Incrementa la sensación de confort de las personas que no están haciendo uso de la piscina y se instalan en la zona de descanso.
    • Mejora la conservación de los paramentos, elementos estructurales y mantenimiento de las instalaciones.
    • Incrementa el consumo energético cuando la piscina está operativa.
    • En los periodos de cierre se pueden analizar opciones que eviten este incremento.

Ventilación

• Es fundamental mantener la renovación de aire necesaria para una calidad de aire aceptable.
  • En piscinas cubiertas, además de los parámetros exigidos por las normativas estatales, existen otras de carácter local o autonómico.

• En todos los casos, es preceptivo controlar la concentración de CO₂.

• Existen además otras exigencias en ventilación.

Ejemplo:

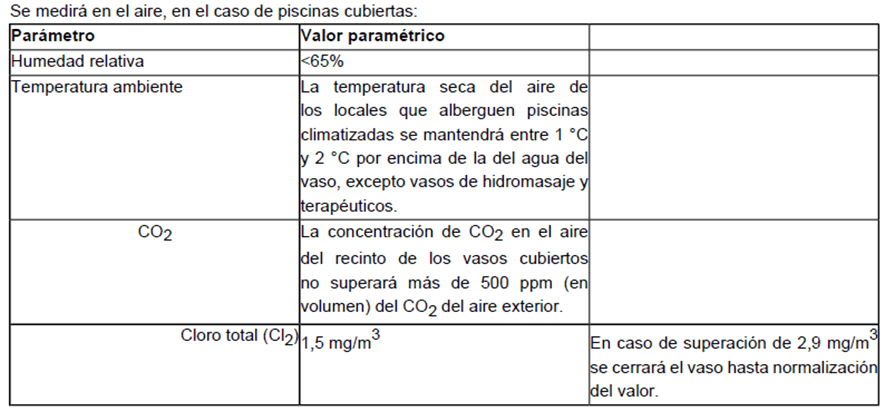

En Andalucía, además de las exigencias nacionales, la legislación autonómica obliga al control del Cloro total en el aire.

Decreto núm. 485/2019 de Consejería de Salud y Familias, de 4 junio. Aprueba el Reglamento Técnico-Sanitario de las Piscinas en Andalucía

• Con respecto a la ventilación en un buen diseño de ingeniería es posible optar por tratamientos en los que se utilice todo el potencial que ofrece el aire exterior y que al mismo tiempo mejora la salubridad y el confort reduciendo considerablemente el consumo energético.

Difusión

El aire se distribuye dentro del recinto a temperaturas variables en base a las necesidades higrotérmicas demandadas.

• El aire se distribuye dentro del recinto a temperaturas variables en base a las necesidades higrotérmicas demandadas.

• Es necesario evitar la incidencia de corrientes de aire sobre la piel de los usuarios, debiendo cumplir las exigencias reglamentarias que figuran en los reglamentos específicos. (En España el RITE) (IT 1.1.4.1.3)

• Por tanto y en base a las condiciones constructivas del recinto es preciso diseñar una red de distribución basada en difusores que proporcionen la inducción necesaria para evitar corrientes molestas.

Retorno

• En un recinto en el que la humedad es elevada, es necesario diseñar un sistema de retorno de aire que garantice el barrido en todos los paramentos.

• Si por ejemplo quedan zonas en las que no se haga una correcta recirculación se pueden producir condensaciones que afectan a la salubridad y la conservación de los elementos constructivos.

Aspectos de Salubridad y Mantenimiento

• Una humedad relativa alta, además de los problemas de confort indicados puede provocar la proliferación de hongos, mohos o bacterias que se desarrollan en ambientes cálidos y húmedos que pueden causar afecciones respiratorias sobre todo a personas sensibles.

• Por otra parte se ven afectados los revestimientos, llegando a producir corrosiones en elementos metálicos, daños en maderas, degradación de revestimientos y reducción de la vida útil de los sistemas de climatización.

• Todo ello incrementa los consumos energéticos y los costes de mantenimiento.

• Es por ello que estas instalaciones requieren un funcionamiento continuo incluso cuando no están abiertas al publico.

EQUIPOS PARA TRATAMIENTO DE AIRE

Para obtener las condiciones de confort es necesario regular la humedad y la temperatura del aire, además de asegurar la ventilación necesaria en cada momento.

La humedad de un recinto se puede eliminar básicamente de dos formas:

• Pasando el aire por una batería de frio.
• Se produce una condensación y se elimina parte del vapor de agua que contiene.

• Aportando aire exterior mas seco, con un contenido menor de humedad.
• Se extrae aire del recinto y se sustituye por aire exterior mas seco.

La temperatura en una sala de piscina se regula:

• Incrementando o disminuyendo la temperatura del aire que se aporta.

En principio se contemplan dos opciones básicas:

• Deshumidificador

• Climatizador

Deshumidificador

El deshumidificador es un equipo frigorífico basado en el Ciclo de Compresión del tipo aire-aire que realiza la siguiente función.

Evaporador

• Aspira aire húmedo procedente del recinto de la piscina.
• Parte del vapor de agua se condensa al pasar por la batería de refrigeración.
• Estas gotas de agua se recogen en una bandeja y se evacuan a un desagüe.
• El aire sale del evaporador a menor temperatura y con una menor cantidad de agua.
• A continuación el aire sigue su camino hacia el condensador

Condensador

• Recoge el aire procedente del evaporador
• Se calienta al entrar en contacto con la batería de condensación.
• El aire se devuelve al recinto con la misma cantidad de agua que sale del evaporador y a una temperatura superior a la del recinto.

Con respecto a los deshumidificadores existen dos opciones, la básica y la dotada de elementos complementarios.

• La opción básica consiste en uno o varios equipos autónomos que se instalan en el interior de la sala y que solo controlan la humedad.
  • El aire sale mas seco a mayor temperatura.
  • Si para obtener la humedad establecida en consigna se produce un sobrecalentamiento, es necesario regularlo utilizando equipos complementarios.
  • Hay que garantizar la ventilación igualmente utilizando equipos complementarios.

• En instalaciones de cierta importancia hay que utilizar deshumidificadores dotados de elementos complementarios que regulan la temperatura y la humedad.

• Para ello, además del propio deshumidificador es preciso instalar una serie de elementos, propios de un climatizador como por ejemplo.
  • Batería suplementaria de calor.
  • Free-cooling
  • Recuperadores

• El ajuste que se le puede dar a un deshumificador se aleja de la precisión que se puede obtener con un climatizador.

• Al existir en los deshumidificadores calor sobrante que es preciso disipar en muchas ocasiones y que provoca grandes perdidas en el funcionamiento, lo recomendable es que vengan dotados de un intercambiador auxiliar que permitan su aprovechamiento en el calentamiento del agua de la piscina.
  • En ese caso se podrá aprovechar un porcentaje de la energía que se pierde.

Climatizador

El climatizador es un equipo a medida con dos baterías, (frio y calor) que se conectan a los equipos de producción de refrigeración y calefacción del hotel.

Por tanto la energía tanto frigorífica como calorífica son suministradas por la enfriadora y la caldera o bomba de calor correspondiente a calefacción.

La flexibilidad y la calidad en el tratamiento del aire de un climatizador es muy superior a la que se puede conseguir con un deshumidificador autónomo.

Disponiendo de energía calorífica y frigorífica, esta opción es bastante mas económica.

El único problema que puede plantear un climatizador es que se requiera frio para la deshumectacion sin que estén en servicio las enfriadoras.

• Podría producirse en horas de días cálidos con temperatura elevada.
• Si se desea cubrir esa contingencia sería necesario una pequeña enfriadora durante ese periodo.

En lo relativo a calor siempre va a existir disponibilidad debido a la necesidad de producción de agua caliente sanitaria, lo que obliga al funcionamiento de calderas o bombas de calor térmicas.

ANÁLISIS TÉCNICO DE LA DESHUMECTACION

El contenido del vapor de agua en el aire depende de la temperatura.

• A menor temperatura, menor contenido de vapor de agua.
• A mayor temperatura, mayor contenido de vapor de agua.

Deshumectacion invierno

En invierno la temperatura exterior es baja.

Para analizar el fenómeno de la deshumectacion se va a tomar un ejemplo de todos conocidos y es como se comporta un vaso de cerveza fría en un ambiente normal de 26ºC. y 60% H.R.

Se utilizan ábacos psicrometricos solo a titulo ilustrativo, que definen las condiciones del aire en el recinto y de los que solo nos interesa la Humedad Relativa.

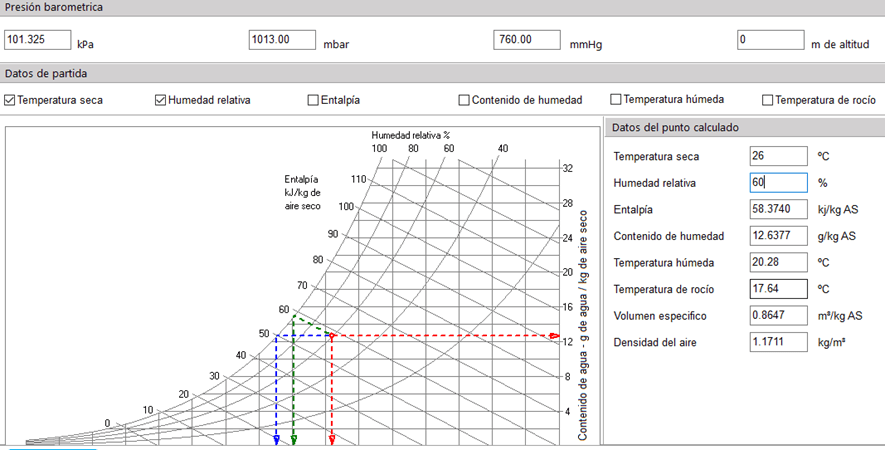

Temperatura 26ºC., con un 60% de humedad relativa.

• El contenido de vapor de agua en el aire es 12,64 gramos/Kg. de aire seco. (Es la humedad absoluta del aire en el recinto a 26ºC. con un 60% de H.R.)

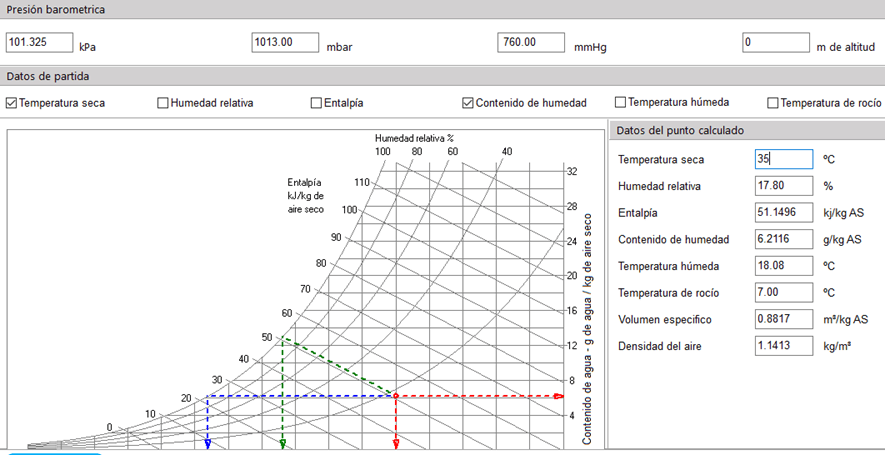

• Si la superficie del vaso que contiene la cerveza se encuentra a 7ºC.

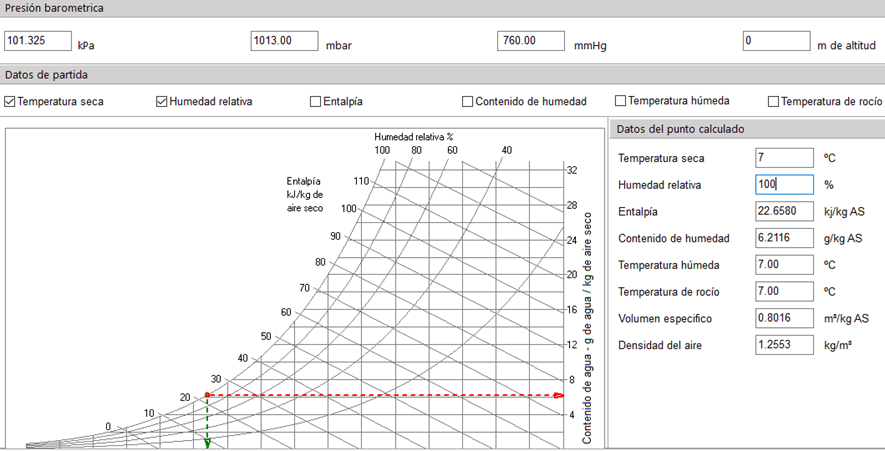

  • Con 7ºC. y 100% de humedad relativa:

•  El contenido de vapor de agua en el aire es de 6,21 gramos/ Kg. de aire seco. (Es la humedad absoluta que podría alcanzar el aire a una temperatura de 7ºC. y 100% H.R.)

• Lo que indica que el aire que rodea el vaso al estar a 7ºC., no puede contener mas de 6,21 gramos por kg. de aire seco.

• Teniendo en cuenta que en el recinto hay 12,64 gramos, sobre la superficie fría condensa:

• 12,64 – 6,21 = 6,43 gramos de agua por kg. de aire seco

• Que se depositan alrededor del vaso en forma de gotas.

• Además el proceso de condensación libera energía incrementando la temperatura de la cerveza.

Se ha expuesto con el ejemplo de la cerveza lo que ocurre en cualquier batería de frío en lo relativo a condensación.

Al encontrar el vapor de agua una superficie mas fría condensa el agua sobrante a esa temperatura.

El aire sale de la batería mas frio y con una menor cantidad de vapor de agua.

El mismo efecto en invierno se puede conseguir aportando el aire exterior mas frio.

• Si está lloviendo.
• La temperatura es de 7ºC.
• La humedad relativa del aire del 100%.
• Ese aire solo contiene como máximo una cantidad de vapor de agua de 6,21 gramos por kg. de aire seco.
• Al introducirlo en el recinto se somete a un calentamiento.
• Indicar que el calentamiento no afecta al contenido en vapor de agua del aire.
• Supongamos que ese aire se calienta a una temperatua de 35ºC.

• El aire entraría al recinto con una humedad relativa muy baja, del 17,8% H.R., y ello es debido a que a 35ºC., el aire admite una cantidad mayor de vapor de agua.
• Este aire al mezclarse con el aire existente reduce la humedad ambiente.
• Hay que tener en cuenta que el contenido en vapor de agua del aire en el interior con 26ºC. y 60% de H.R. es de 12,64 g./Kg. y que el aire que se aporta procedente del exterior es de 6,21 g./kg.

Deshumectacion verano

En verano con temperaturas altas la humedad relativa va a depender del emplazamiento del hotel.

Si el hotel esta es un clima seco, la humedad relativa exterior no será muy alta.

Si el hotel se sitúa en una zona costera, la humedad relativa exterior suele ser alta.

Siempre que el contenido de humedad del aire exterior sea superior al del aire interior, la mejor opción es recircular, pasándolo por la batería de frío para que condense el vapor de agua sobrante.

El aire mas seco (con menos contenido de vapor de agua) se devuelve al recinto para mezclarlo con el aire existente.

En ese caso es necesario que funcione la batería de frio para condensar el vapor de agua excedente hasta conseguir la humedad relativa de consigna.

También a través de las sondas de CO₂ y Cloro hay que regular el aporte necesario de aire exterior.

Siempre tiene que ser prioritario aire limpio por motivos de salubridad independientemente que se requiera una mayor potencia frigorífica para alcanzar la humedad relativa establecida en consigna.

OPTIMIZACIÓN ENERGÉTICA Y CALIDAD DE AIRE EN EL FUNCIONAMIENTO

En lo relativo a la optimización energética del funcionamiento, se analizan los dos sistemas que generalmente se utilizan para el tratamiento de aire:

Deshumidificador

Al ser el deshumidificador un equipo frigorífico, siempre que requiere eliminar humedad, produce calor.

Difícilmente coincide la necesidad de deshumidificar con las necesidades caloríficas necesarias en esos momentos. Esto solo sucede puntualmente.

Dado que son las necesidades de secado las que condicionan su funcionamiento, pueden existir momentos que sobre calor (lo mas genérico), o que falte calor para conseguir la temperatura de consigna. (Requiere la instalación de una batería de calor complementaria).

Si sobra calor (lo mas genérico), hay que realizar una instalación que lo disipe y que evite el sobrecaliento del recinto.

Se produce un calor que no se utiliza y que es preciso disipar, lo que provoca un consumo energético elevado e innecesario.

Otro aspecto es la regulación del propio deshumidificador que está compuesto generalmente por compresores de una potencia fija, con lo cual las temperaturas y humedades van a oscilar entre intervalos de humedades y temperaturas mas amplios.

Climatizador

Durante un amplio periodo, (prácticamente todo el invierno y los momentos con temperaturas exteriores algo bajas) no es necesario utilizar energía para deshumidificar, lo hace el aire exterior.

Por ello es muy importante que los climatizadores dispongan de motores con variación de velocidad que aporten en cada momento el caudal de aire necesario.

Esta opción es posible utilizarla, con temperaturas exteriores intermedias o relativamente altas, siempre que la humedad contenida en el aire exterior sea inferior a la del aire del recinto.

• En esos casos el aporte energético para deshumidificar será solo el complementario.

Además de reducir el consumo energético de una forma significativa, se mejora notablemente el confort debido a la aportación de aire exterior totalmente limpio.

En relación con la temperatura, se ajusta a la necesaria en cada momento siendo solo función de la demanda y totalmente independiente de la deshumectacion.

Las regulaciones de temperatura y humedad son muy flexibles, permitiendo ajustar en cada momento las condiciones higrométricas que se deseen.

El climatizador tiene un consumo muy inferior y unas prestaciones muy superiores.

Frente a la opción del deshumidificador el funcionamiento básico de un climatizador sería el siguiente:

Funcionamiento invierno

• Control humedad utilizando aire exterior.

• Control de temperatura batería de calor.

• No funciona la enfriadora

Funcionamiento verano

• Control humedad utilizando batería de refrigeración (solo el complemento necesario).
  • En el momento que el aire exterior tenga menor contenido de humedad, esta energía totalmente gratuita se utiliza también en el secado.

• Control de temperatura batería de calor.
  • Solo en caso necesario.

• Funciona la enfriadora que proporciona la refrigeración al hotel para completar el proceso de secado.

Temporada intermedia

• El control detecta el contenido de humedad del aire exterior.

• Si es menor que el aire interior, se utiliza siempre aire exterior.

• Si es mayor se utiliza aire interior y las renovaciones son controladas por las sondas de calidad de aire.

• Durante la temporada intermedia unos días y unas horas funcionará como verano y otras como invierno.

Recuperación de calor

• Consiste en un intercambio térmico entre el aire que se expulsa al exterior y el aire que se aporta.

• La eficacia exigible se especifica en las reglamentaciones especificas. En España el RITE.

• Es un opcional que es preciso instalar en el deshumidificador o formando parte del climatizador.

Calidad del aire

• En principio puede existir la necesidad de ventilar por:
  • CO₂.
  • Concentración de cloro.

• Tanto en un caso como en otro, tiene que primar la calidad de aire, por lo que se aporta aire exterior.

TRATAMIENTO DEL AIRE FUERA DE LOS HORARIOS DE ACTIVIDAD

Para integrar la recuperación de calor en el circuito de producción de agua caliente sanitaria es preciso:

Fuera del horario de funcionamiento es preciso mantener en funcionamiento la instalación para evitar el deterioro que provoca una humedad relativa alta.

Teniendo en cuenta la bajada de temperatura de las noches, una gran parte de este tratamiento se puede realizar con aire exterior.

El climatizador con volumen de aire variable es la opción mas recomendable y económica.

Cubrir la superficie de la piscina

• La mayor aportación de vapor de agua al recinto se produce por evaporación.
  • Incluso en el caso de una piscina irregular, si se cubre solo parcialmente, la parte cubierta no evapora.
  • Es preceptiva su instalación.

Temperatura del agua de la piscina con cubierta

• El agua de la piscina no va a tener perdidas importantes siempre que se evite la evaporación.
  • Solo serian perdidas por transmisión que son relativamente pequeñas y se reponen en un corto periodo de tiempo.
  • De todas formas, es preciso analizar las particularidades en cada caso.

Temperatura del agua de la piscina sin cubierta

• Incumple el Reglamento.
• No es necesario mantenerla, fuera de las horas de funcionamiento.
• Las perdidas son muy elevadas.
  • Se produce evaporación, que enfría el agua de la piscina.
  • Lo mas recomendable es dejarla enfriar hasta los limites que permita los equipos de calentamiento instalados.

Humedad Relativa

• Es el parámetro mas importante y hay que controlarlo siempre.
  • Afecta a la salubridad.
  • Afecta a las instalaciones y elementos constructivos.

Temperatura del aire

• Fuera del horario de funcionamiento la temperatura no tiene incidencia.
• Puntualmente y dependiendo de la instalación, se puede incrementar mediante la batería de calor para mejorar la humedad relativa.

Calidad del aire

• No es necesario su control.

MATERIALES DE DISTRIBUCIÓN

Los conductos que distribuyen el aire de piscinas deben ser homologados, utilizando  material inerte de paredes lisas con juntas selladas para evitar el arrastre de partículas.

Los conductos de chapa pueden presentar problemas debido a la corrosión.

Son adecuados conductos autoportantes de paneles rígidos de lana de vidrio de alta densidad aglomerados con resinas sostenibles termoendurecibles.

El revestimiento interior debe ser liso, bien por aluminio con papel kraft o tejido acústico especial de fibra de vidrio de color negro denominado neto.

El revestimiento exterior aluminio reforzado con papel kraft y malla de vidrio o bien con aluminio reforzado de malla de vidrio que actúa como barrera de vapor

Deben estar dotados de registros estancos que permitan su limpieza y desinfección.

En lo relativo a difusión se utilizaran difusores con materiales protegidos contra la oxidación y que permitan la regulación y orientación del aire, pudiendo utilizarse rejillas en el retorno, convenientemente distribuidas para garantizar la recirculación en todas las zonas.

GESTIÓN Y CONTROL

El Sistema de Gestión y Control forma parte de la instalación.

• En la unidad deshumidificadora vendrá integrada por parte del fabricante.
  • Suelen ser controles estándar correspondientes a las variantes de los complementos que integren, enfocadas al secado mediante la utilización del equipo frigorífico que forma parte de la unidad deshumidificadora.

• En los climatizadores el sistema debe estar diseñado por la Ingeniería y permite adaptarse a la totalidad de las condiciones de funcionamiento, optimizando al máximo el ahorro energético.

Establecerán las secuencias necesarias en las unidades para regular:

• Horarios
• Temperaturas
• Humedades Relativas
• Calidad del aire
  • CO₂ (preceptivo, tomando como referencia el aire exterior)
  • Cloro (tomando como referencia la concentración)
• Activaran señales de alarma

Además de los controles propios de los deshumidificadores o climatizadores, los elementos de campo que son preciso instalar:

• Sonda de temperatura exterior
• Sonda o sondas de temperatura interior
• Sonda de humedad relativa exterior
• Sonda o sondas de humedad relativa interior
• Sonda de CO₂ exterior.
• Sonda o sondas de CO₂ interior
• Sondas de concentración de cloro

A través de todas estas señales analógicas y de acuerdo con el Software establecido se regula el funcionamiento de la instalación, asegurando salubridad, confort y ahorro energético.

El operador solo establecerá las consignas en los momentos de actividad y fuera de actividad.

FUNCIONAMIENTO DE LA INSTALACIÓN

Es necesario distinguir entre horas de actividad y horas de cierre.

El funcionamiento debe ser totalmente automático. Bien por el software del que va dotada la unidad de deshumectacion o bien por el software que se haya diseñado para el climatizador.

En la programación de consignas, se tendrá en cuenta las exigencias de confort y las disposiciones reglamentarias.

Horarios

• Días de actividad
  • Horas de actividad
  • Horas de no actividad

• Días de no actividad

Horas de actividad

• Mantener parámetros de confort.
• Se fijan consignas entre valores máximos y mínimos.
  • Temperatura
  • Humedad
  • Calidad del aire (CO₂)
  • Calidad del aire (Concentración de cloro)

Horas fuera de la actividad

• Temperatura.
  • En principio es un parámetro que no tiene importancia y se debe dejar fluctuante.
  • Se analizará si existe algún condicionante que recomiende establecer un valor.

• Humedad Relativa.
  • Hay que evitar que sobrepase el valor que se fije en consigna.
  • Se establece un intervalo entre un máximo y un mínimo.

• Calidad de aire.
  • No requiere control al no haber personas.

CONCLUSIONES

El tratamiento de aire en piscinas climatizadas es continuo, tanto en las horas abierta al publico, como en las que permanece cerrado.

Por ello es fundamental establecer consignas y modos de funcionamiento diferentes que garanticen el confort y optimicen el consumo energético, que se establecen en base a la reglamentación de cada país.

El consumo energético para el tratamiento del aire es elevado.

Hay que prestar especial atención a la humedad relativa, debido a que puede provocar la proliferación de hongos, mohos o bacterias que se desarrollan en ambientes cálidos y húmedos y pueden causar afecciones respiratorias sobre todo a personas sensibles.

Como consecuencia de una humedad relativa alta se ven afectados revestimientos, instalaciones y elementos de decoración que reducen su vida útil.

La humedad relativa se incrementa principalmente debido a la evaporación de la piscina. Hay otros parámetros como el calor latente debido a la superficie mojada del cuerpo, a la actividad y respiración de las personas, que en estos casos tienen una incidencia bastante inferior.

La evaporación afecta al tratamiento del aire, al calentamiento de piscina y al consumo de agua de reposición.

Es por ello por lo que los reglamentos establecen la exigencia de cubrir la piscina fuera de las horas de utilización.

Otro aspecto en el que incide la reglamentación es la recuperación del calor del aire que es preciso expulsar, para mantener las condiciones de salubridad y confort.

Hay que prestar especial atención a la difusión del aire para que se realice dentro de la normativa existente y no de lugar a corrientes molestas en impulsiones y a retornos que no garanticen el total barrido en los paramentos para evitar humedades.

En lo relativo al tratamiento de aire se pueden utilizar:

Deshumidificadores autónomos pequeños para controlar solo humedad.

• Requiere un climatizador complementario para el tratamiento del resto de parámetros.

Deshumectadores para controlar el recinto de la piscina, a los que es preciso añadir secciones propias de un climatizador.

• El montaje es mas complejo
• No permite un ajuste fino.
• El consumo energético es muy superior al climatizador.

Climatizadores

• Es la solución ideal, mas correcta y mas económica.
• Permite el ajuste de todos los parámetros pudiendo mantener cualquier consigna.
• Requiere de un buen diseño del Sistema de Control.

Los climatizadores que se instalen en una piscina o SPA, deben estar dotados de ventiladores con caudal variable, que permitan ajustarlo a las necesidades de cada momento.

Hay que tener en cuenta que durante muchas horas al año se puede reducir la humedad relativa aportando única y exclusivamente aire exterior con un menor contenido en vapor de agua, con lo que se consigue no solo un ahorro considerable, sino el máximo confort al aportar un aire totalmente limpio.

En relación con el funcionamiento es preciso fijar consignas para obtener el máximo confort dentro del periodo de actividad, así como establecer criterios de optimización energética en los periodos de cierre.

En este caso, el numero de horas que el recinto permanece cerrado y que es preciso mantener son muy superiores. Si no se cubre la lamina de agua, además de incumplir el reglamento, el consumo energético es considerable.

• Es necesario analizar la respuesta de la instalación para que se encuentre operativa en el momento de su apertura.
• Es recomendable mantener la humedad relativa a niveles bajos siempre que se haga sin coste energético.
• Se debe garantizar la suficiente recirculación de aire que eviten humedades en paramentos.

Con respecto a los materiales utilizados en la distribución, es recomendable aquellos que no se vean afectado por la humedad y los contaminantes, con paredes lisas y resistentes dotados de registros de limpieza y desinfección.

Una instalación de este tipo tiene que ser gestionada por un controlador que garantice el funcionamiento establecido en consignas.

Funcionamiento durante la actividad

• Consignas de temperatura, humedad, calidad de aire, rango de valores máximos y mínimos y alarmas.

Funcionamiento cuando está cerrado al publico

• Humedad relativa se puede conseguir sin consumo energético.
• Humedad relativa recomendable, cuando hay consumos energéticos.
• Temperatura mínima admisible para agua de piscina durante el cierre.
• Temperatura mínima para el aire de la piscina durante el cierre.
• Programación de ventilaciones
• Orden al sistema de calentamiento de agua de piscina
• Orden al sistema de tratamiento de aire
• Activación de alarmas

Las Instalaciones Térmicas  deben ser atendidas por técnicos cualificados que conozcan las técnicas aplicables a las mismas.

• Los Reglamentos de Instalaciones Térmicas obliga a Mantenimientos Preventivos realizados por Empresas Habilitadas que tienen que quedar perfectamente documentados.
• Un buen mantenimiento preventivo reduce el consumo energético, evita averías e incrementa el confort

We Resolve como Empresa de Mantenimiento Integral de edificios singulares, con una amplia experiencia e implantación en el Sector Hotelero (en España y América), dispone de un Dpto. Técnico en el que se analizan las patologías, integración, optimización y mejoras que se presentan en el campo de las Instalaciones.

• En el caso del Tratamiento de Aire en Piscinas Climatizadas y SPAs es fundamental mantener las condiciones higrotérmicas necesarias en todo momento. Debido a que además de a las instalaciones afectan a parámetros constructivos y de decoración que tienen un coste elevado.
• Optimizar el consumo energético supone una importante reducción en los costes de producción, incrementando la Sostenibilidad y reduciendo el Impacto Medioambiental.

BIBLIOGRAFÍA

Reglamento de Instalaciones Térmicas

https://www.miteco.gob.es/es/energia/eficiencia/rite.html

Programa Técnico Sedical usado para diagramas psicrometricos.

https://www.sedical.com/software

Decreto núm. 485/2019 de Consejería de Salud y Familias, de 4 junio. Aprueba el Reglamento Técnico-Sanitario de las Piscinas en Andalucía

https://www.juntadeandalucia.es/organismos/saludyconsumo/areas/entornos-saludables/salud-ambiental/paginas/piscinas.html

Catalogo Isover Climaver 360

https://www.isover.es/documents/catalogos-manuales-y-guias/gama-climaver-2023-08.pdf

Optimización Energética en la Producción de Refrigeración en Instalaciones Hoteleras

 23/09/2025
José Arroyo Martín

Ingeniero Tecnico Industrial en Electricidad y Mecánica
